Funzionamento dei trascinatori frontali

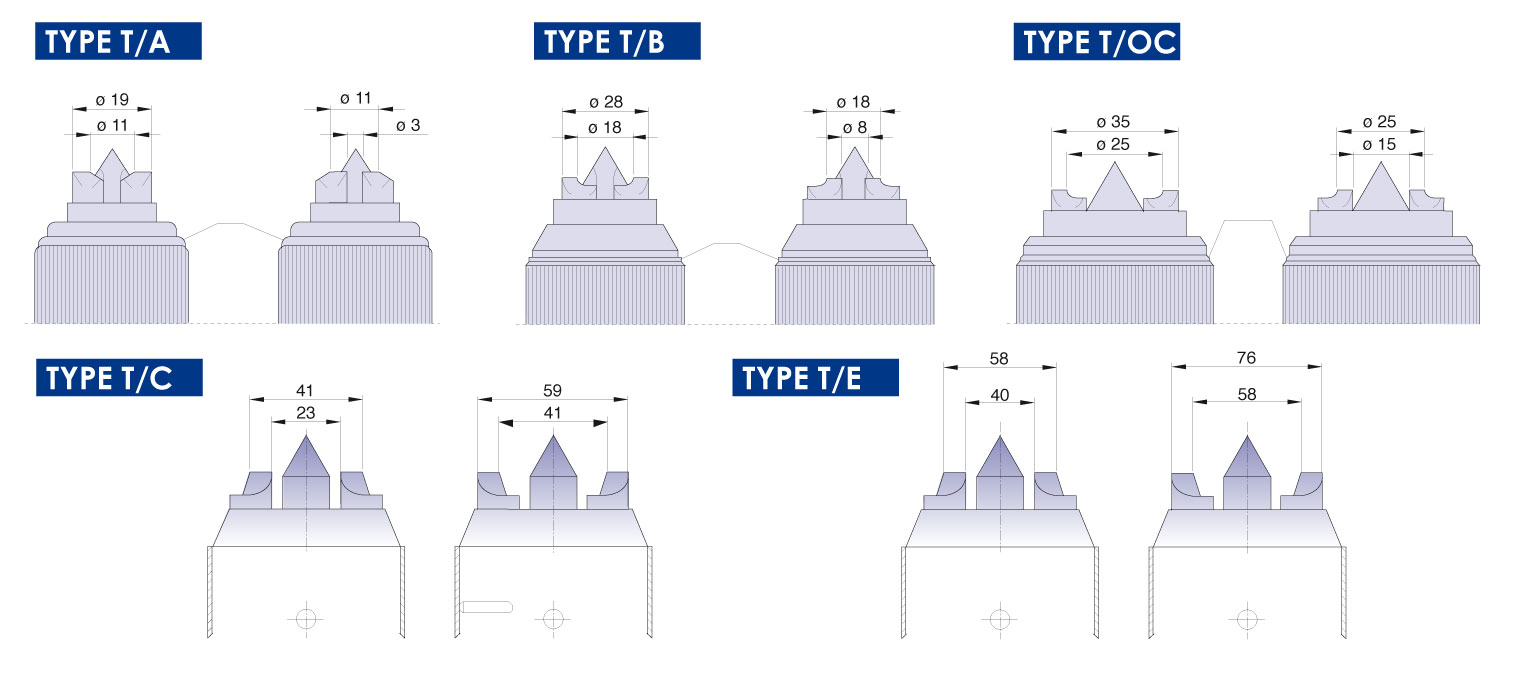

Per un buon funzionamento del trascinatore e per un’ottima tenuta sul pezzo attenersi allo schema allegato.

Tipo T/A
Per un campo di lavoro da Ø 11 a Ø 5
Per un campo di lavoro da Ø 30 a Ø 11

Tipo T/B
Per un campo di lavoro da Ø 28 a Ø 18
Per un campo di lavoro da Ø 40 a Ø 28

Tipo T/OC
Per un campo di lavoro da Ø 25 a Ø 35
Per un campo di lavoro da Ø 35 a Ø 60

Tipo T/C
Per un campo di lavoro da Ø 41 a Ø 59
Per un campo di lavoro da Ø 59 a Ø 110

Tipo T/E
Per un campo di lavoro da Ø 58 a Ø 76
Per un campo di lavoro da Ø 76 a Ø 130

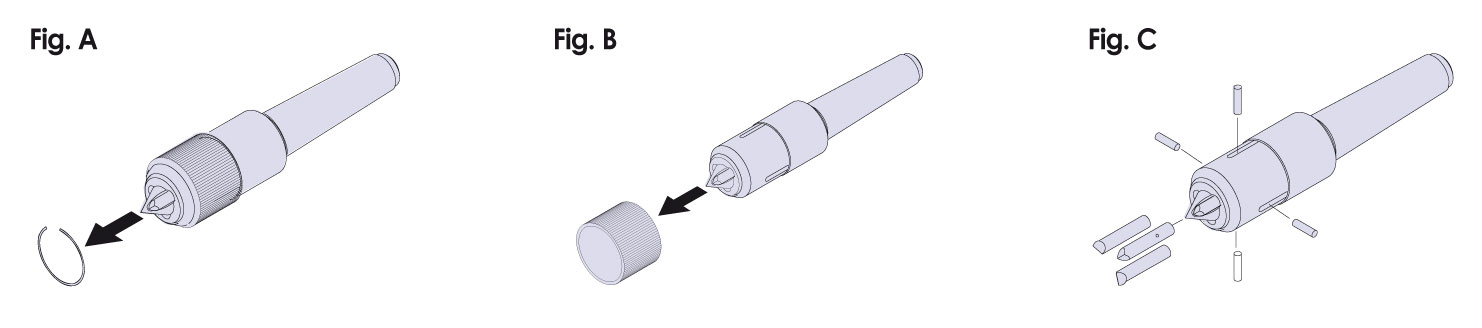

Per ottenere quanto sopra togliere l’anello di fermo e sfilare la busta zigrinata (Fig. A-B). Estrarre le spinette e gli artigli (Fig. C).
Ruotare gli artigli stessi secondo lo schema voluto e rimontare il tutto ingrassando le sedi di scorrimento, possibilmente con grasso anti-calore.
